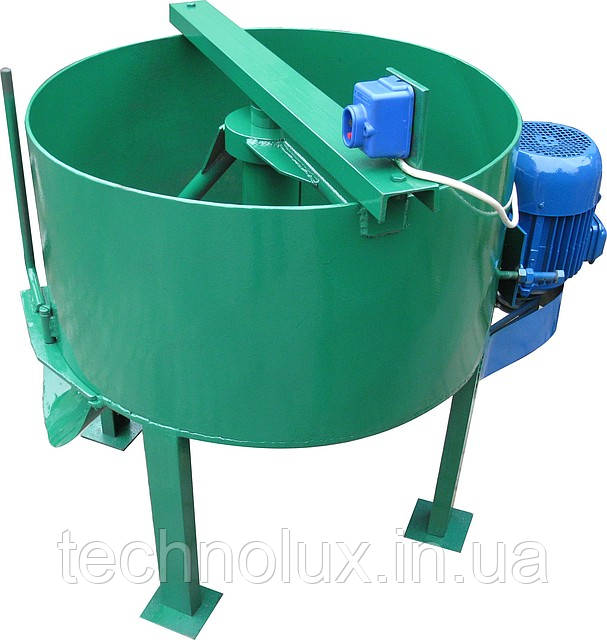

Бетонозмішувач для сухих сумішей СБ-160

Бетонозмішувач для сухих сумішей СБ-160 для замішування кольорових розчинів

ТЕХНІЧНЕ ОПИС І НАЗНАЧЕННЯ

Призначені для замішування цементних і вапняних розчинів, жорстких і пластичних бетонів. Застосовуються для виробництва розчинів шлакоблока, тротуарної плитки, єврозаборів.

Бетонозмішувач (бетономішалка)  СБ 160 — обладнання, призначене для приготування бетонних сумішей  за допомогою перемішування їх компонентів механічним способом

Бетонозмішувач має нерухому чашу та робочі лопаті, за допомогою яких і відбувається перемішування. Примусовий бетонозмішувач дає змогу приготувати бетонні суміші вищої однорідності, а отже, і якості, внаслідок цього він застосовується переважно в складі бетонних вузлів.

Призначення та сфера застосування

Змішувач примусової дії СБ 160 (далі за текстом установлення) призначений для виробництва бетонних сумішей із фракцією заповніть не більш ніж 10 мм. Установлення має нерухому чашу та перемішувальний ротор із лопатями.

Приготування  важких сумішей на встановлення  виробляється за температури навколишнього повітря t = +5⁰C ― +35⁰C.

Встановлення має бути захищене від прямого потрапляння атмосферних опадів, від потрапляння прямих сонячних променів.

Встановлення просте в експлуатації та може бути встановлене як у цехах, так і безпосередньо на будівельних майданчиках під навісом.

[1]              Залежно від розміру вхідної фракції, приготованого розчину

[2]              Залежно від ККД редуктора, встановленого на бетонозмішувачі

[3]              Можливі інші значення на замовлення

Підготовка встановлення до роботи

ü  Розмістити встановлення на горизонтальному майданчику зі зручним проходом для завантаження, огляду та ремонту. Нахил у поздовжньому та поперечному напрямках має бути не більш ніж 1 град.

ü  Перевіряє затягування болтових з'єднань.

ü  Перевірте, чи немає сторонніх предметів і залишків суміші в місткість змішувача.

ü  Прибрати з робочої зони інструменти та сторонні предмети.

ü  Перевірити електричний кабель, переконатися, що немає пошкоджень.

ü  Перевіряє під'єднання установки до загальної системи заземлення.

ü  Виконувати під'єднання до електричної частини через пристрій захисного під'єднання з огляду на напрямок обертання активатора.

Пристрій і принцип роботи

Встановлення — машина циклічної дії, що має нерухому чашу. Завантаження складників суміші відбувається через верх змішувача. Матеріали, що входять до суміші, перемішуються активатором, який забезпечує якісне перемішування складників суміші. Привод активатора від редуктора, який приводиться в дію електродвигуном через ремінне передавання.

Ємність змішувача встановлена на рамі.  Люк  для вивантаження розташований у нижній частині змішувача.

УВАГА! Встановлення потрібно під'єднувати через пристрій захисного під'єднання. Необхідне встановлення захисного автомата, відсічення якого вибирається з огляду на потужність двигуна! Комутації електрообладнання здійснювати магнітним пускачем, що вибираються з огляду на потужність двигуна (до комплекту постачання не входять).

Порядок роботи на встановлення

ü  У разі потреби встановити необхідний проміжок між нижніми лопатями та дном.

ü   Завантажте ємність установлення необхідною кількістю компонентів.

УВАГА! Максимальна фракція заповнювача має бути не більш ніж 10 мм.

ü  Ввімкнути двигун установлення.

ü  Для вивантаження відкрити люк.

УВАГА! Вивантаження встановлення відбувається через люк за ввімкненого електродвигуна.

ü  Після закінчення вивантаження суміші повторити завантаження.

УВАГА! Після закінчення роботи необхідно очистити ємність змішувача й активатор від залишків суміші.

Технічне обслуговування встановлення.

Установлення являє собою жорстку зварну раму, на якій встановлені   рухомі частини та пристосування.

У процесі експлуатації установлення зазнає впливів вібрації,   послаблювальним нарізні та зварні з'єднання.

Після закінчення роботи встановлення всі механізми мають бути очищені від залишків  бетонної суміші. У процесі роботи необхідно звертати увагу на надійність кріплення всіх  сполук.

Для забезпечення надійної роботи обладнання виробляються такі типи технічного обслуговування:

- щомісячне технічне обслуговування (ЕО)

— періодичне технічне обслуговування (ТО) після 12 годин.

Технічне обслуговування здійснюється в умовах, що запобігає потраплянню бруду та пилу всередину вузлів агрегатів.

Перелік робіт щосмінного технічного обслуговування:

Технічні обслуговування (ТО) містить у собі операції, передбачені щомісячним технічним обслуговуванням, а також роботи, перераховані нижче:

Всі типи технічного обслуговування мають реєструватися в журналі обліку технічного обслуговування та ремонту.

Вимоги щодо безпечного проведення робіт

ü  Експлуатація активних електропристроїв на підприємстві проводиться згідно з Правилами експлуатації електроустановок споживачів (ПЕП), Правилам техніки безпеки під час експлуатації електропристроїв споживачів (ПТБ ЕП), що відповідають державним стандартам ССБТ (12.3.003-86, 12.3.019-80, 12.3.032-84).

ü  До роботи на встановлення допускаються обличчя не молодше за 18 років, які пройшли медичнеозвіщення, навчені безпечним методам праці та пройшли перевірку знань.

ü  Робочі мають бути забезпечені спецодяганням і спецобв'язуванням, засобами індивідуального захисту.

ü  Рухомі та обертові частини обладнання мають бути огорожі кожухами.

ü  Ремонтні та очисні роботи виробляються тільки після вимкнення обладнання від електроживної мережі.

ü  Все електрообладнання має бути уземлене.

ü  Перевірка справності та відповідності вимогам «Правил пристрою електропристроїв» електропроводини та системи заземлення проводиться щодня.

ü  Забороняється залишати встановлення працювати без контролю.

УВАГА! Забороняється експлуатувати встановлення:

ü  в приміщеннях із вибухобезпечним, а також хімічно активним середовищем.

ü  за умови впливу крапель бризок на відкритих майданчиках під час снігопаду або дощу.

ü  в разі пошкодження шнура живлення, у разі появи запаху та диму, характерного для огорої ізоляції.

ü  у разі появи підвищеного стуку та вібрації.

ü  у разі зламання та появи тріщин у корпусних деталях.

Можливі відмови та способи їх усунення

Можливі відмови та способи їх усунення наведені в таблиці нижче:

Гарантії виробника.

Виробник гарантує термін експлуатації встановлення не менш ніж 6 місяців від дня постачання споживачеві під час використання встановлення за призначенням.

У разі виявлення споживачем вад упродовж встановленого   виробником гарантійного терміну, виробник усуває їх. Гарантійні   зобов'язання дійсні у разі дотримання споживачем усіх умов і правил експлуатації.

            Ці гарантійні зобов'язання виробника дійсні лише за дотримання споживачем усіх умов і правил експлуатації, зберігання і транспортування машини, встановлених у справжньому паспорті.

Бетонозмішувач має деталі, схильні до природного зношування внаслідок тертя з гранульованим шлаком та іншими сипкими матеріалами.

            Пуск бетонозмішувача відбувається без суміші в корпусі. Категорично забороняється пуск БС із застиглою бетонною сумішшю, пуск БС, якщо немає однієї фази або заземлення, пуск БС у разі потрапляння сторонніх предметів у корпус, пуск без змащування в редукторі тощо.

            У разі неспостереження умов гарантія втрачається. Гарантія утрачується також у разі навмисних або некваліфікованих дій персоналу або треті осіб.

Актив приймання до експлуатації

Змішувач жорстких сумішей виготовлений відповідно до креслень і технічної документації. Іскритан у встановленому режимі під навантаженням і визнаний придатним в експлуатацію.

Дата випуску

Дата випробування

Примітки під час випробувань:

[1] Залежно від розміру вхідної фракції, приготованого розчину

[2] Залежно від ККД редуктора, встановленого на бетонозмішувачі

[3] Можливі інші значення на замовлення
